汽車智能駕駛與無人駕駛實訓臺—智能網聯汽車線控底盤實訓平臺2
2025-11-05 10:14
貨物名稱 | 主要功能配置及技術參數要求 |

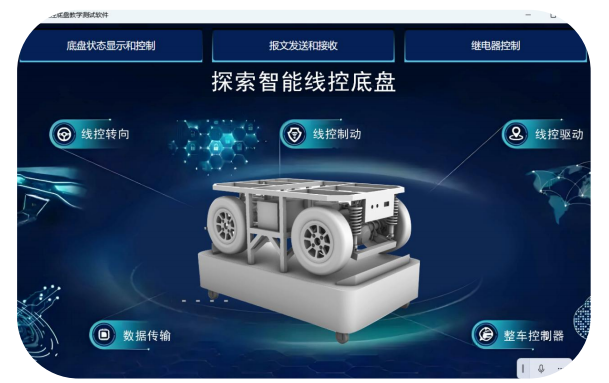

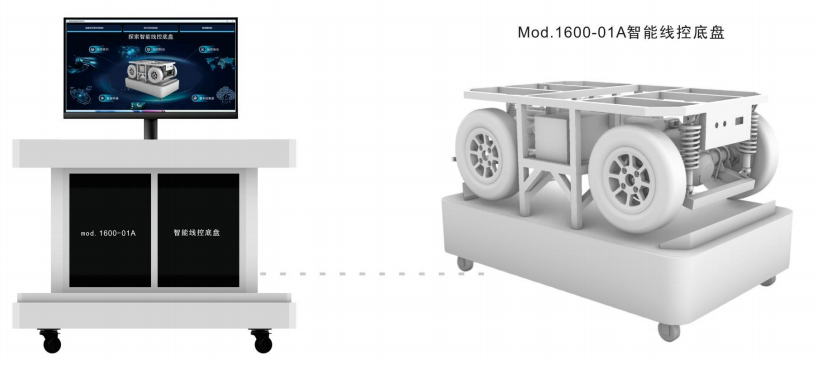

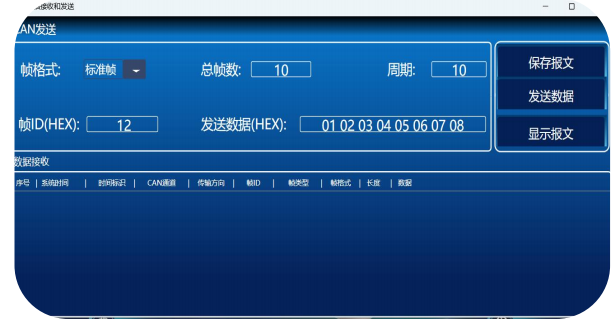

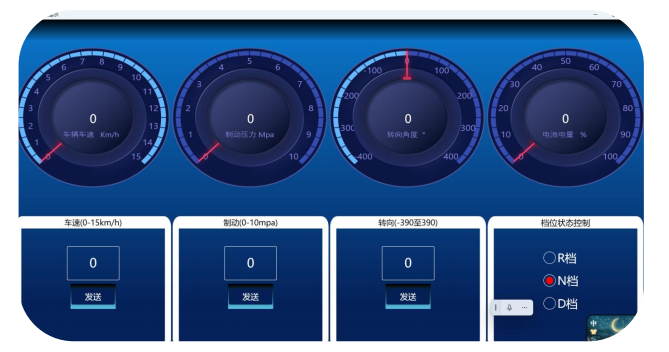

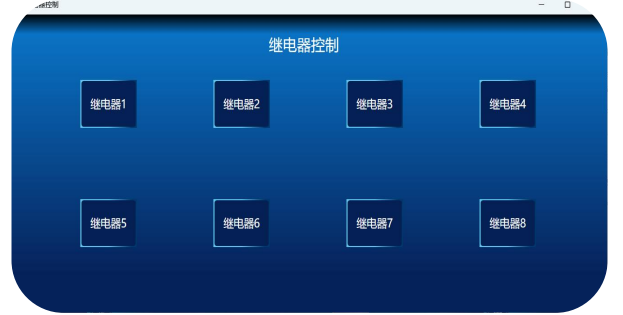

智能網聯汽車線控底盤實訓平臺 |  一、整體描述： 線控底盤實訓平臺主要由線控驅動系統、線控轉向系統、線控制動系統、動力蓄電池管理系統、整車管理 VCU 系統（整車控制器、 上位機軟件等具有遙控控制功能；預留 CAN 總線接口，支持無人駕駛、二次開發和 4G/5G 的遠程控制；開放 CAN 總線協議）、 一體化教學實驗臺系統六大部分組成；以底座框架為支撐骨架，將以上六個系統組合在一起，完成各種實驗及實訓教學工作；平臺2 配有萬向腳輪，可以自由移動，通過上位機軟件展示裝置顯示教學內容和設置相關故障等， 二、主要參數： 1、 尺寸約為：2000*1200*1000mm 2、 載重：500KG 3 、高車速：15km/h 4 、最大續航時間：4-5 小時 5 、最大爬坡：30% 6 、前懸架阿克曼獨立懸架 7、 后懸架：少片簧式非獨立懸架 8、 動力電池：鋰電池，48V35Ah，開放 CAN 協議 9 、低壓電池：鉛酸電池 12V36Ah， 10 、DC-DC：12V 輸出， 500W 11 、充電機：內置 AC220V 充電機，5h 內充滿； 12 、控制方式：預留 can 控制接口、支持自動駕駛及遠程控制；13 、整車線束：整體式，帶有繼電器，接線盒保險絲等方便后期維護更換。 14、 遙控器：進行操控小車 15、 提供說明書、 CAN 協議等相關資料，提供相關線控 stp 格式數模以及零件圖紙。 16、控制臺大屏尺寸 50 寸，主機(酷睿 12 代 i5-1235U 16G 內存 1TB SSD 17、配置上位機可視控制軟件  主界面  底盤狀態顯示和控制  4報文發送與接受  5故障設置 三、線控驅動系統 線控驅動系統：車規級永磁同步電機和電機控制器，48V2.5kw 后橋驅動，開放 CAN 協議格式為 intel， 波特率為 500kbps： 具備 D 前進檔，R 檔后退，N 檔以及 P 擋位信號控制，通訊方式：為 CAN, 內置控制器溫度保護：帶過熱、欠過壓保護，IP67 級保護； 線控驅動系統主要由驅動電機及其控制器組成，驅動電機安裝在差速器上，驅動電機控制器與整車控制 VCU 進行數據通訊，根據 VCU 的指令驅動車輛按照一定的方向和速度運行。 67 2.驅動電機：采用永磁同步電機，額定功率 2.5KW，額定轉速 3000rpm，額定電壓 48V。 3.驅動電機控制器：額定輸入電壓：48V，額定輸入電流：50A。 投標提供視頻：車規級線控驅動支持在線參數標定、自學習、故障反饋、報文反饋具備 3 個 ID 號；310、311、312、以及 STP 格 式精確數模圖形 四、線控制動系統 線控制動系統：車規級 EHBS ，重量：7.5KG,主缸為柱塞式串聯雙腔，缸徑：?22.22mm ，油口規格： ISOM10x1.0 ，有效行 程：21+21mm ，無制動踏板、額定電壓：DC12V,額定功率：400W,最大輸出壓力：0- 10MP ， 具備實用車型： 1.8T 以下 (速度 60KM/以上)；2.5T 以下（速度 40KM/以下） ，開放 CAN 協 議，Motorola ， 波特率為 500kbps ，帶油壓反饋， 壓力反饋， IP67 級保護；提供 STP 格式精確數模圖 形，1.線控制動系統主要包括制動控制模塊、制動總泵、制動管路、車輪 制動裝置等，制動控制模塊可以與整車控制 VCU 進行數據通訊，根據 VCU 的指令完成車輛不同等級強度的制動效果。車規級 EHB 線控制動器支持程序刷寫、故障反饋、壓力反饋、，報文反饋具備 1 個 ID 號；289 提供正規主機廠 CAD 圖，以及 STP 格式精確 數模圖形。 五、線控轉向系統 線控轉向系統：車規級 MINI-EPS ，齒輪齒條式一體化設計，；采用非接觸式傳感 器，帶角度信號；車 輛前軸最大載荷：700KG；;帶過熱、欠過壓保護，IP67 級保護；車規級 EPS 控制器，工作電壓：DC12V,ECU 控制電流：65A,要求開放 CAN 總線協議， 格式為 Motorola ， 波特率為 500kbps ，控制角度精度小于等 于 0. 1 ° , 提供 STP 格式精確數模圖形。 主要包括轉向控制模塊、電動轉向機、傳統轉向系統的所有部件等；轉向控制模塊可以與整車控制 VCU 進行通訊，可以實現轉向 協同控制，可以體現系統作用的效果。 投標提供視頻：車規級 EPS 控制器支持程序刷寫、標定、故障反饋、電流反饋、溫度反饋，報文反饋具備三個 ID 號；18F、18E、 700、提供 正規主機廠 CAD 圖，以及 STP 格式精確數模圖形。 六、整車控制器系統 主控單元為 YTM32B1ME05G0MLQT，采用 M33 內核，總線時鐘頻率為 120MHz，F(xiàn)LASH 大小為 1MB，DFLASH 為 256KB， RAM 大小為 128KB，芯片滿足功能安全 ASIL-B 等級。控制模式分為四種，分別為正常遙控器控制模式、USERCAN 協議指令控 制模式（自動駕駛控制模式）以及人工模式、緊急制動模式。其中緊急制動模式優先級大于遙控器控制優先級，遙控器控制優先級 大于 USERCAN 控制。車輛上電默認為遙控控制模式。用戶要進入到自動駕駛控制模式時，須通過按鈕進行觸發 遙控系統：遙控器：0- 50 米，進行操控小車，前進、后退、急停、轉向、制動等 七、基礎配置 1、安全措施：標配緊急停車按鍵和前面觸碰防碰裝置。 82、控制方式：預留 can 控制接口、支持自動駕駛及遠程控制； 3、整車線束：整體式，帶有繼電器，接線盒保險絲等方便后期維護更換。 4、遙控器：大于 100 米，進行操控小車 5、具備壓力反饋、轉角反饋、轉速反饋等 6、提供說明書、 CAN 協議等相關資料 八、實訓項目 1.底盤線控系統結構與原理認知、2.線控底盤拆裝、3.線控底盤參數讀取實訓與標定、4.線控零部件數據實標定、 8.CAN 總協議解析、9.CAN 分析儀的使用、10.CAN 綜合實訓、11.線控驅動系統技術的應用、12.線控轉向系統技術的應用、13. 線控制動系統的應用 |
