貨物名稱 | 主要功能配置及技術參數要求 |

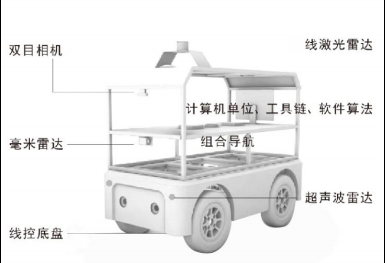

智能無人小車 1 |  一、功能描述 無人駕駛小車包括 360 度掃描式激光雷達 、 前視智能攝像頭 、 毫米波、集成高精度組合導航 ，集 成千尋厘米級定位與車規級安全防護體系 ， 該科研無人車研發平臺搭載 Jetson Orin 計算平臺 ，實 現多場景導航 、 循跡 、 遵守交通標識等 自動駕駛功能 ， 可完成自動駕駛功能演示 、 傳感器安裝調試實訓 、高級輔助駕駛功能實訓 。 采用先進的深度學習人工智能 ，可進行圖像識別 、 行人識別 ， 環境感知 、 障礙物探測 、 交通標 識識別 、 紅綠燈識別 、 多傳感器融合 、 自動駕駛決策與控制等教學和研究 ，并支持二次開發 。通過無人駕駛車體驗 ， 操作熟悉無人駕駛軟件系統和硬件系統結構。 二、配置參數 （1）線控底盤技術參數 1 、外框尺寸大于等于：1920*940*1600mm 噴塑車架 2 、重量：300kg 3 、最高車速：20km/h 4 、最大續航時間：4-5 小時 5 、最大爬坡：30% 6 、前懸架：麥弗遜式獨立懸架 7、后懸架：少片簧式非獨立懸架 8 、輪胎：135/70 R12 鋁合金輪輞真空胎 9 、線控轉向系統：車規級MINI-EPS ，齒輪齒條式一體化設計，；采用非接觸式傳感 器，帶角度信 號；車輛前軸最大載荷：700Kgf；最大輸出齒條力3000N;帶過熱、欠過壓保護，IP67 級保護；工 作電壓：DC12V,ECU 控制電流：65A,要求開放 CAN 總線協議，格式為 Motorola ， 波特率為 ： 500kbps ，控制角度精度小于等于 +- 1 ° , 投標提供視頻：車規級 EPS 控制器支持程序刷寫、標定、故障反饋、電流反饋、溫度反饋，報文反 饋具備三個ID號；18F、18E、700、提供 正規主機廠CAD圖，以及STP 格式精確數模圖形。 10、線控制動系統：車規級 EHBS ，重量：7.5KG,主缸為柱塞式串聯雙腔，缸徑：?23.81 ，油口規格： ISOM10x1.0 ，無制動踏板、額定電壓：DC12V,額定功率：400W,最大輸出壓力： 12MP ， 具備實用車型： 1.8T 以下(速度 60KM/以上)；2.5T 以下（速度 40KM/以下），開放 CAN 協 議 ，Motorola ， 波特率為 500kbps ，帶油壓反饋，壓力反饋， IP67 級保護；尺寸： 257mm*179mm*185mm；最大制動壓強≥12MPa、最大制動助力輸出≥ 4500N，防護等級IP67， 穩態控制精度≤0.02Mpa，制動響應時間 TTL≤200ms，工作溫度-40℃~105℃，工作電壓 9-16VDC，工作電流≤70A，動能回收減速度≤0.3g，失效安全制動能力，減速度≥0.25g，@踏板力 500N 投標提供視頻：車規級EHB線控制動器支持程序刷寫、踏板行程報文反饋、故障反饋、壓力反饋、， 報文反饋具備2個ID號；289、290、提供正規主機廠CAD圖，以及STP 格式精確數模圖形。 12、整車控制器：主控單元為YTM32B1ME05G0MLQT，采用M33內核，總線時鐘頻率為120MHz ，F(xiàn)LASH大小為1MB，DFLASH為256KB，RAM大小為128KB，芯片滿足功能安全ASIL-B等級。控 制模式分為四種，分別為正常遙控器控制模式、USERCAN協議指令控制模式（自動駕駛控制模式） 以及人工模式、緊急制動模式。其中緊急制動模式優先級大于遙控器控制優先級，遙控器控制優先級 大于USERCAN控制。車輛上電默認為遙控控制模式。用戶要進入到自動駕駛控制模式時，須通過 按鈕進行觸發. 13、動力電池：1.6kwh三元鋰電池，48V35Ah，開放CAN協議 14、低壓電池：鉛酸電池12V36Ah， 15、DC-DC：12V輸出，500W 15充電機：內置AC220V充電機，5h內充滿； 16、安全措施：標配緊急停車按鍵和安全觸邊； 17、控制方式：預留can控制接口、支持自動駕駛及遠程控制； 18、整車線束：整體式，帶有繼電器，接線盒保險絲等方便后期維護更換。 （2）線控底盤平臺主要配置 1、高壓電池、低壓蓄電池、DC模塊等 2、遙控器：大于100米，進行操控小車 3、具備壓力反饋 4、位于小車上的CAN模塊。可以由上位機發來的方向盤轉角信號、油門信號、制動信號以及擋位 信號，從而實現對小車的控制等， 5、提供說明書、CAN協議等相關資料 6、提供相關線控stp格式數模以及零件圖紙。 （3）自動駕駛系統套件技術參數 1、計算平臺 SOC：JetsonOrinNXT80116GB CPU：8-coreArm?Cortex?-A78AEv8.264-bitCPU2MBL2+4MBL3 AI算力：≥150INT8SparseTOPS 內存容量：≥16GB128-bitLPDDR5DRAM 存儲容量：≥256GNVMe 網卡：RJ45，千兆網卡支持 接口配置：4xUSB3.2Type-A,1xType-C，1xHDMI，UART,SPI,I2S,I2C,PWM,GPIO，2xCAN 操作系統：Linux 輸入電壓：9-19V直流寬壓輸入 功耗：≤40W 工作溫度：0℃至60℃ 2、組合導航 GNS性能指標;水平定位精度（RMS）：單點：1.2m，RTK：1cm+1ppm;定向精度（RMS）：0.1° /2米基線;測速精度（RMS）：0.03m/s;PPS授時精度（RMS）：20ns;輸出頻率：最大20Hz IMU性能指標：陀螺類型：MEMS;陀螺量程：±300o/s; 工作溫度:-40°C～+85°C; 防護等級:≥IP52； 輸入電壓：9～32VDC； 功耗：＜4W（典型值）； 物理尺寸：≤170×120×50mm； 重量：500g（不含天線和線纜）； 天線：P100GNSS全頻測量型天線2個。 3、激光雷達 光雷達型號：≥16線激光雷達； 探測范圍：≤120m； 測距精度：±3cm； 水平掃描視場角：360°； 分辨率：0.1o;0.2o;0.4o； 掃描速度：5Hz,10Hz,20Hz； 通信接口：以太網，PPS； 供電范圍：9V~+36VDC； 工作溫度：-20°C至60°C； 防護等級：≥IP67； 尺寸：≥102*81； 、相機 焦距：6mm FOV(D/H/V)：74.8°/65°/34.4° 像素點大?。?.0um*3.0um 數據接口：USB3.0 分辨率：≥1920x1080 幀率：≥30fps 5、毫米波雷達 探測距離：1～60m 距離分辨率：≤1.0m 距離精度：≤0.2m 探測范圍：≥±40° 速度范圍：-100～40米/秒 探測目標數：≥64個 碰撞防護條 具有前后碰撞防護條。 三、典型功能 1、自主導航規劃：適用于室內外道路場景，通過設定目標點，車輛進行自動駕駛，實現主動剎車 2、具備自動駕駛、循跡功能，滿足用戶科研實驗需求 3、紅綠燈識別、自動導航避障繞障礙物等功能，到達終點后，自動停止； 4、高精度循跡跟蹤：適用于需要固定路線行駛的校園、廠區以及室內場景，預設路線（含直道和彎 道后，車輛能夠以設定速度循跡行駛； 5、實現自動起步、自動緊急制動、自動停/避障、直線/彎道路徑跟蹤等自動駕駛功能； 6實現激光SLAM自主定位、導航可實現封閉場景下（包括無衛星定位信號場景下）的自動駕駛功能 7)實現特定場景下的點到點無人駕駛功能，包括人機交互、傳感、控制和執行等模塊，開放地圖采集 、循跡跟蹤、障礙物檢測等功能操作接口，并給出實時數據； 8)實現自動行駛、自動停車、避障行駛、彎道行駛、轉彎掉頭等自動駕駛行駛功能?？苫谠撈脚_開 設硬件電路設計、線控技術教學與科研、先進傳感器數據采集、地圖采集與編輯、軌跡規劃與路徑跟 蹤、障礙物檢測等多門試驗課程； 9)可基于該框架的感知、定位、規劃與控制模塊實現載具平臺的自動循跡、自動停障/避障等功能。 10)提供基于ROS中間件通信的高階輔助駕駛算法測試接口集成； 11)提供線控CAN協議及線控功能測試工具（線控測試工具需包含階躍、正弦、梯形等激勵測試模式 ）； 12)提供相機、激光雷達等傳感器的標定工具，可基于錄制的數據標定相應的傳感器參數； 13)提供相機、激光雷達、組合導航設備等傳感器的ROS驅動，可用于自動駕駛系統的二次開發； 14)提供詳細的設備手冊及自動駕駛系統操作說明； 15)提供車規級線控制動、線控轉向系統。 四、工具鏈 ①地圖采集與制作工具 圖采集與制作工具可以快速地構建自動駕駛車輛所運行環境的高精地圖，通過激光雷達及相機，獲取 周圍環境信息，生成可作為參照描繪的點云底圖，以點云底圖為參照繪制車道、紅綠燈、停車位等道 路元素，生成地圖文件，最終作為自動駕駛系統的數據輸入。用于自動駕駛車輛測試和應用。 1、地圖采集功能描述 （1）具備GUI交互界面，步驟簡潔明了，從采集到生成點云底圖無需編程操作 （2）具備硬件狀態檢測功能，可查看當前車輛硬件連接狀態 （3）具備以RTK模式、Slam模式的采集算法，可根據采集環境的空曠程度選擇室內或室外采集模式 （4）具備可視化查看實時點云信息與系統日志信息能力 （5）能夠生成點云底圖，并支持導出為獨立文件 2、地圖編輯功能描述 （2）可創建雙向車道，可調整車道長度、寬度，車道方向 （3）可創建彎道，可調整彎道曲率與路端位置 （4）支持元素關系的便捷操作，包括增加相鄰車道、一鍵拆分、兩車道一鍵相連等 （5）可創建人行橫道，可調整大小 （6）可創建紅綠燈，修改紅綠燈位置、形狀、燈布局，對應停止線自動與下方車道關聯 （7）支持調整視圖，能夠放大、縮小、旋轉、移動當前視圖，便于繪制 （8）具備測距標尺，可測量2點間距，以及多點的長度總和 （9）繪制的地圖支持多次修改與編輯 ②傳感器標定工具 傳感器標定工具可實現激光雷達、相機等傳感器坐標系和車輛坐標系之間的轉換功能，將傳感器感知 輸入轉換為以車輛視角為主的環境信息。車輛標定工具包含車輛動力學標定和底盤標定工具。其中， 車輛動力學標定為縱向標定工具，產出控制所需動力學標定表，提高車輛的控制精度。底盤標定工具 為底盤線控功能性能評測工具，用于評估自動駕駛系統下發控制指令與底盤VCU的響應情況。 1、Camera標定 （1）環境監測，支持多相機監測；支持采集環境Camera與Lidar狀態實時檢查 （2）數據采集，支持標定板采集；支持在室內外環境下采集；支持采集中圖像視頻流與點云實時展 示；支持采集效果好壞的識別；支持采集圖像的增刪。 （3）外參標定，支持可視化查看點云投影效果；支持標定結果參數文件自動替換。 2、Lidar標定 （1）環境監測，支持采集環境定位狀態、GPS狀態、Lidar狀態實時檢查 （2）初始外參確認，支持可視化四元數初始外參值的修改與提交 （3）數據采集，支持多Lidar數據動態實時采集；支持自動化采集。 （4）外參標定，支持Lidar點云圖可視化展示；支持標定結果參數文件自動替換 3、動力學標定 （1）參數配置，支持讀取速度、油門、剎車等底盤信息，根據需要修改配置參數 （2）環境監測，支持Canbus、GPS、Localization狀態自動檢查 （3）數據可視化，支持可視化采集進度，可視化顯示throttle\brake等采集信息，采集結束后生成可 視化油門踏板標定結果、剎車踏板標定結果等信息 4、底盤線控性能評測工具 （1）具備自動握手監測功能，可監測進/退自動駕駛以及接管的指令下發后結果正確性及延遲時間 （2）可支持進行檔位監測、方向盤角度監測、剎車檢測、、油門檢測以及速度檢測，檢測結果實時 顯示。 |
